Suletud jahutustornid erinevad oluliselt avatud jahutustornidest









Tavaliste soojusvahetusseadmetena tööstuslikes ja kliimaseadmetes erinevad suletud jahutustornid oluliselt avatud jahutustornidest tööpõhimõtete, konstruktsioonilahenduse, tööomaduste ja rakendusstsenaariumide poolest. Kuigi mõlema eesmärk on saavutada soojuseraldus ja jahutus, on nende põhilised disainikontseptsioonid ja funktsionaalne paigutus täiesti erinevad, mis mõjutab otseselt nende valikut ja toimivust praktilistes rakendustes. Järgnevalt on toodud kahe trükkimistorni üksikasjalik võrdlus.





Kõige põhimõttelisem erinevus suletud jaavatud jahutustornid peituvadnende tööpõhimõtetes, mis määravad ka nende üldised funktsionaalsed omadused. Avatud jahutustornides kasutatakse otsekontakti soojuse väljastamise meetodit: kõrgtemperatuurne tsirkuleeriv vesi pihustatakse pihustussüsteemi kaudu ühtlaselt pakkekihile, moodustades õhukese veekile, mis puutub täielikult kokku õhuga, mida juhib fa hajumine, mis saavutatakse peamiselt kahe meetodi abil: vee ja õhu vaheline tundlik soojusvahetus ning latentne soojuse neeldumine, mille põhjuseks on vee aurustumine, umbes 80% kogu soojuse hajumisest. Pärast soojusvahetust langeb jahutatud vesi põhjavanni ja pumbatakse tagasi süsteemi ringlusse. Selle protsessi käigus puutub ringlev vesi aga otse kokku õhuga, mistõttu see võib seguneda keskkonnast pärit tolmu, lisandite ja mikroorganismidega.

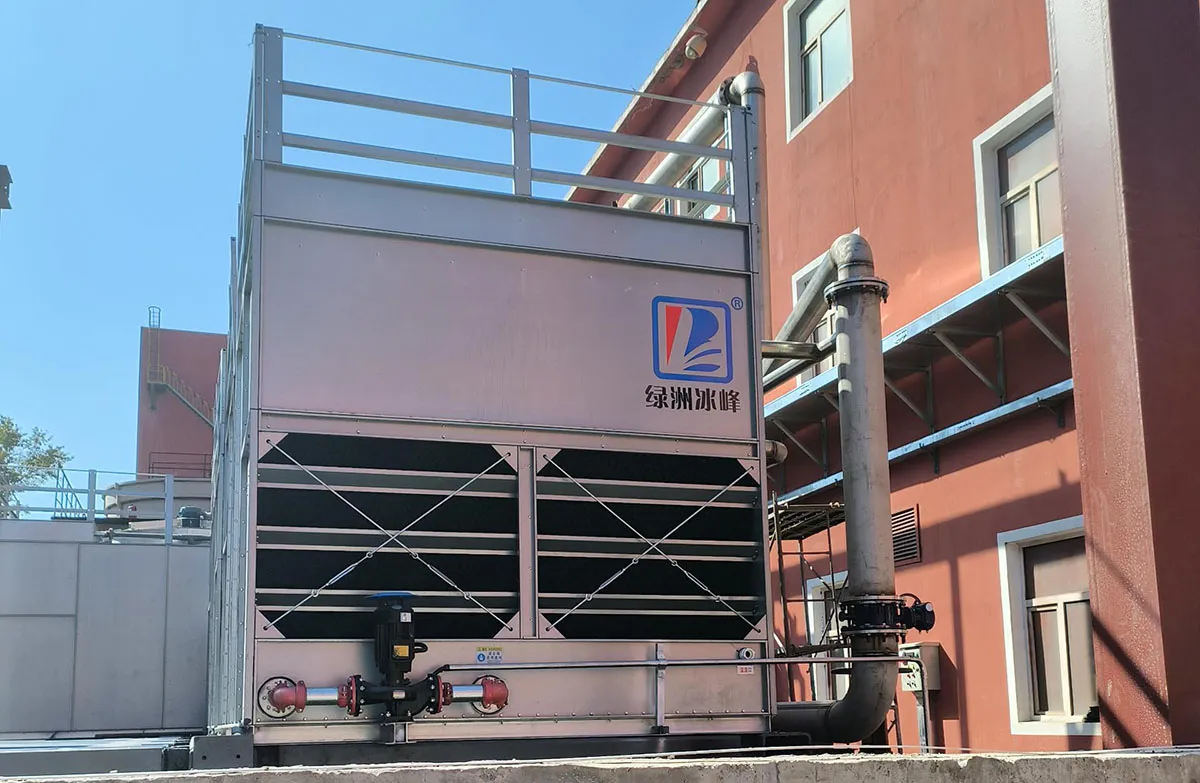

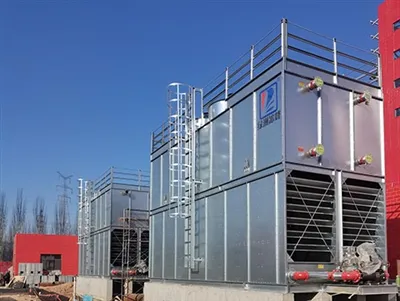

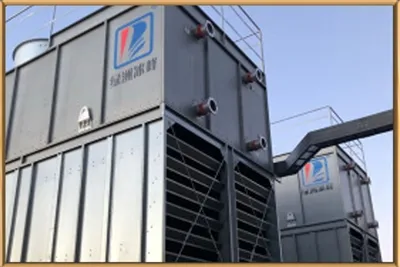

Seevastu suletud jahutus on kaudse kontakti soojusvahetusmeetod. Jahutatav protsessivedelik ringleb suletud spiraalis, millel puudub otsene kontakt välisõhuga. Pihustussüsteem pihustab jahutusvatti spiraali välispinnale, moodustades veekile. Spiraali sees olevast kõrgetemperatuursest-vedelikust tulev soojus kandub toru seina kaudu pihustusvette ja ventilaator juhib õhuvoolu, et juhtida soojust aurustumise ja konvektsiooni kaudu ära. Pihustusvesi langeb tsirkulatsiooniks karterisse, samal ajal kui protsessivedelik jääb puhtaks ja vabaks välistest saastest. Lisaks saavad suletud jahutornid vastavalt ümbritsevale temperatuurile lülituda täis-aurustusrežiimi, kuiva režiimi ja hübriidrežiimi vahel, tasakaalustades energiatõhusust ja vee säästmist.





Erinevate tööpõhimõtete tõttu erinevad oluliselt ka kahe jahutustorni konstruktsioonikomponendid. Avatud jahutustornid on suhteliselt lihtsa konstruktsiooniga, mis koosnevad peamiselt torni korpusest, täitekihist, pihustussüsteemist, süvendist ja triivimisfiltrist. Täitekiht on tavaliselt valmistatud PVC lainepapist plaatidest, millel on suur eripindala (kuni 200-400 ruutmeetrit kuupmeetri kohta), et tõhustada vee ja õhu kontakti. Vee triivimiskao vähendamiseks kasutatakse triivi eemaldajat ja tsirkulatsioonisüsteemiga ühendatud supp. Kuigi seda on lihtne puhastada, on see altid ka ketendusele ja vetikate kasvule.













Suletud jahutustornidel on keerulisem struktuur, mille südamikuks on suletud spiraal, mis on tavaliselt valmistatud roostevabast terasest või vasest, millel on hea survekindlus (1,6-2,5 MPa) ja soojusjuhtivus. Lisaks palvesüsteemile, ventilaatorile ja süvendile on need varustatud triivimisfiltritega, et vältida pihustatud vee kandmist õhku. Mõned mudelid on varustatud ka külmumisvastaste jäätistega, näiteks elektriliste soojenduslintidega, et kohaneda madala temperatuuriga keskkondadega. Tänu mähise lisamiselesuletud jahutustornidneil on suurem õhutakistus kui avatud jahutustornidel, seega on kaasasolevad ventilaatorid tavaliselt kõrgemad.





Tööomaduste osas on mõlemat tüüpi jahutustornidel selged eelised ja puudused. Avatud jahutustornid pakuvad selliseid eeliseid nagu kõrge küttetõhusus, lihtne struktuur, väike alginvesteering ja madalad hoolduskulud. Need võivad otsese kontaktisoojusvahetuse kaudu kiiresti alandada vee temperatuuri, muutes need sobivaks suuremahulisteks-tööstuslikeks jahutusseadmeteks, kus vee kvaliteedinõuded ei ole kõrged. Kuid need tarbivad suures koguses vett, millel on märkimisväärsed aurustumiskadud, ja ringlev vesi on altid saastumisele, mis nõuab sagedast veetöötlust korrosiooni ja katlakivi tekke vältimiseks.





Kinnised jahutornid paistavad silma vee säästmise ja reostuse vältimise poolest, tarbides 30%-50% vähem vett kui avatud jahutustornid. Protsessivedelik ringleb suletud ahelas, vältides oksüdatsiooni, korrosiooni ja saastumist, mis pikendab tõhusalt ühendatud seadmete kasutusiga. Need sobivad ülitäpseks protsessijahutuseks. Nende esialgsed hoolduskulud on aga suhteliselt suuremad ning spiraalseinte tõkke tõttu on nende soojuse hajumise efektiivsus veidi madalam kui avatud jahutustornidel.





Need erinevused määravad otseselt nende stsenaariumid. Avatud jahutustorne kasutatakse laialdaselt elektrijaamades, terasetehastes, üldistes tööstuslikes jahutussüsteemides ja tsentraalsetes kliimaseadmetes, kus vee kvaliteedinõuded ei ole kõrged ja on vaja tsirkuleerivat vett. Suletud jahutornid sobivad paremini kõrgete veekvaliteedinõuetega stsenaariumide jaoks, nagu täppismasinate, elektroonikatööstuse ja farmaatsia-/toiduainetööstus, samuti piirkondades, kus on veepuudus või karm keskkond. Need sobivad ka söövitavate või kallite protsessikeskkondade, nagu happelahused ja etüleenglükooli lahused, jahutamiseks.









Kokkuvõttes erinevad suletud hammasrataste tornid ja avatud jahutustornid oluliselt tööpõhimõtete, struktuuri, jõudluse ja rakendusstsenaariumide poolest. Avatud jahutustornid keskenduvad kulutasuvusele ja Praktilistes rakendustes tuleks sobiv tüüp valida tegelike vajaduste põhjal, nagu vee kvaliteet, veetarbimine, soojuse hajumise efektiivsus ja investeeringute eelarve, et tagada jahutussüsteemi stabiilne ja tõhus töö.
